深圳市云传物联技术有限公司

智慧城市管道水井排水水质在线监测分析系统

一、产品概述

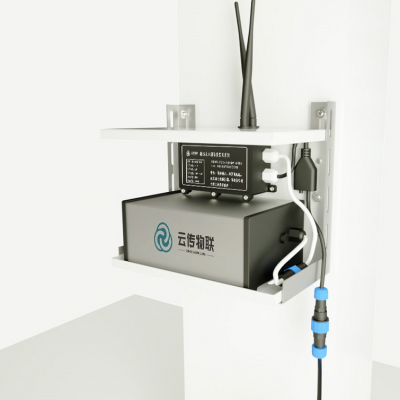

云传物联排水末端智能监管系统是一款安装在污水管道末端，用来自动监测水污染物排放的智能化环境监测设备，主要由监控水质传感器、数据采集传输系统、供电系统三部分组成。

排水末端智能监管系统AMT-DG03能满足排水管理服务中心对城市排水设施、城区河道、中水站、泉站末端运行等方面的在线监测需要，我国目前的水质污染监测系统的现场监控设备虽然发展较为成熟，但远程监控的实现技术仍较为落后。大多数企业及部门依然采用的是斥巨资找所谓的行业大拿定制开发一整套***系统，这样不仅成本高昂，且开发周期长，后期运维难度大。

二．系统功能优势

● 基于的“3C+S”（Computer-计算机、Communication-通讯、Control-控制、Sensor-传感器）之上的监控和数据采集系统。

● 设备外壳采用工程级材料，防水、防腐蚀、防爆，***，可稳定运行；

● 抗干扰能力强，能够抵抗水中杂质的干扰；

● 监测设备对安装空间的要求低，并且易于固定；

● 超限预警，实时指标值超过设定的警戒线后立即预警；

● 系统探头采用***进口电机，***高压，抗腐蚀，不受物质交叉干扰，测值***；

● 数据采集终端配备多种数据接口，采用工业级低功耗***嵌入式处理器，用户可自行设置水质传感器报警上下限，也可实现远程监控、管理；

● 配套云平台，实时监测数据图形化地显示在系统界面上，便于观察和监控。

三．应用场景

市政排水监测、河道水环境治理、企业排水监测、饮用水源地水质监测、智慧城市建设……

智能型排水末端是什么？

1、监测因子：pH、电导率

2、监控传感器需具备计量器具型式批准证书

3、数据采集频次：10分钟/次

4、数据与市生态环境局监控中心联网且数据传输率达80％或以上

5、进行日常运维、建立规范的运维台账

智慧城市管道水井排水水质在线监测分析系统

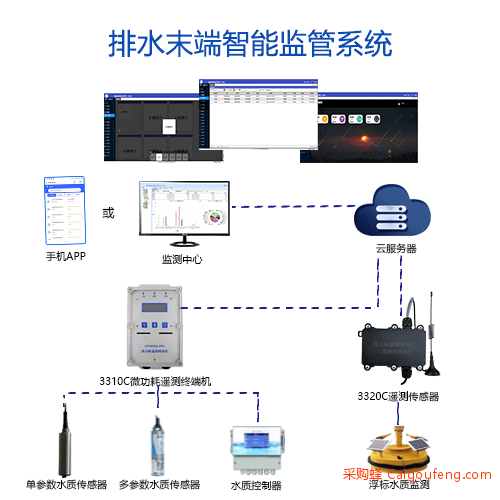

四.排水末端智能系统的组成

污水井排水末端水质监测技术指标：

参数   指标 pH COD 氨氮 水中油 溶解氧 电导率 浊度

测量原理 玻璃电极法 光谱法 离子选择法 紫外荧光 荧光光度法 电导法 90°散射光

量程 0～14pH 0～300mg/L 0～1000mg/L 0～100ppm 0～20mg/L 0-100ms/cm 0-100NTU

分辨率 0.01pH 0.05mg/L 0.1mg/L 0.01ppm 0.01 mg/L 0.1ms/cm 0.1NTU

精度 ±0.05pH ±5%F.S. ±5%F.S. ±5% ≤0.2mg/L 1% ≤±0.1NTU

功耗 约2W 约3W 约2W 约3W 约2W 约2W 约3W

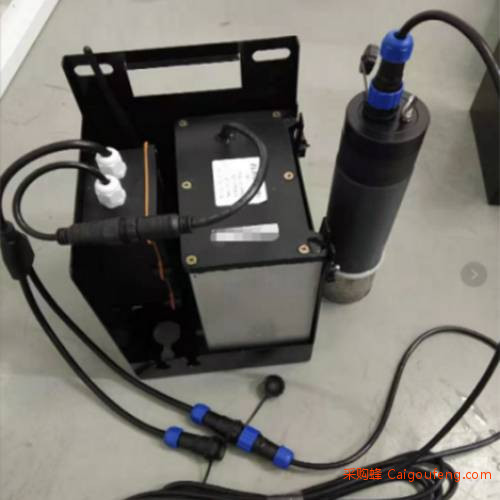

金属防护监测筒 金属外壳  直径：14.5cm 高度：25.5cm

供电 可内置电池或外部供电（电池:锂聚合物电池48000mah  外部供电：DC12V）

数据上报 可设定的上报时间间隔，可通过GPRS上传至云端

维护周期 约6个月，带自动清洗装置

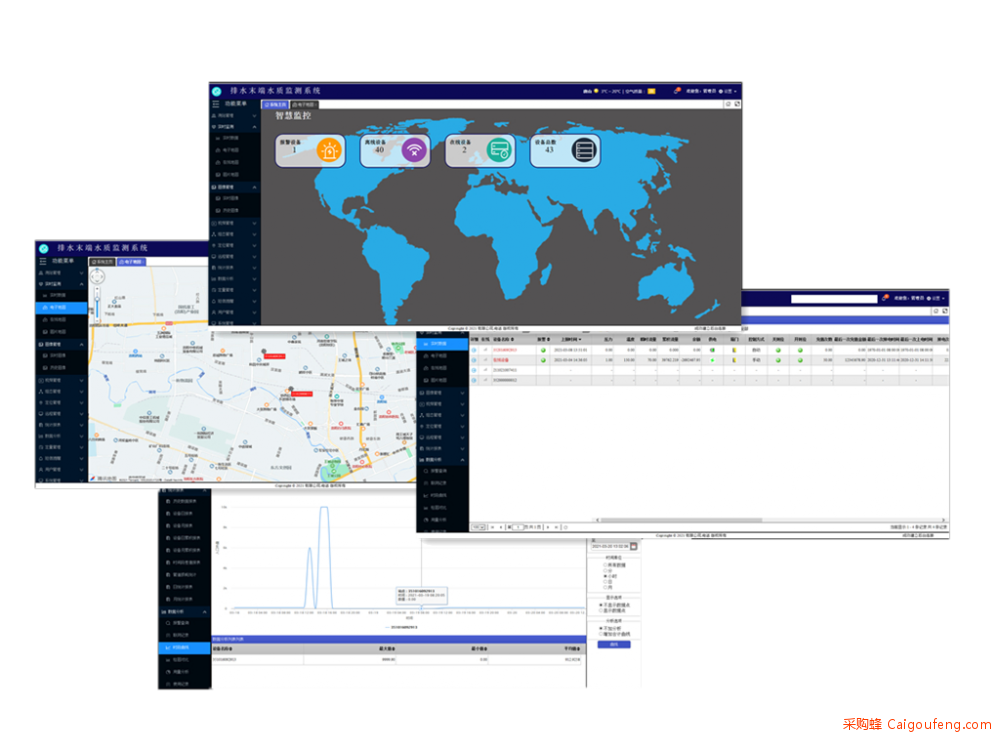

五．监控平台

●报警管理（智能预警、及时防控、降低生产风险、***作业）

监控终端汇聚、过滤传感器上报的数据，当某一项数据超过阈值时，监控终端就会立即上报告警信息到监控中心，监控中心收到告警信息后实时转发给相关管理人员的手机。

●智慧运维：

（客户管理）

（设备管理）

针对不同的设备分配不同的设备ID，设备型号信息、位置信息、工作状态信息等都会存储在云服务器中。云平台接收水质传感器采集的数据，用户可以通过数据模板对数据进行查看、编辑等操作。

注意事项
（一）严禁带电随意更换传感器。

（二）为保障其使用寿命。仪器尽量不要安装在高温、高湿高尘的环境中。

（三）安装、调试、设置等操作必由经过培训的人员进行。

（四）建议 3 到 6 个月进行一次检测维护保养。

（五）长不使用的仪器，先通电预热能使其更好工作。
